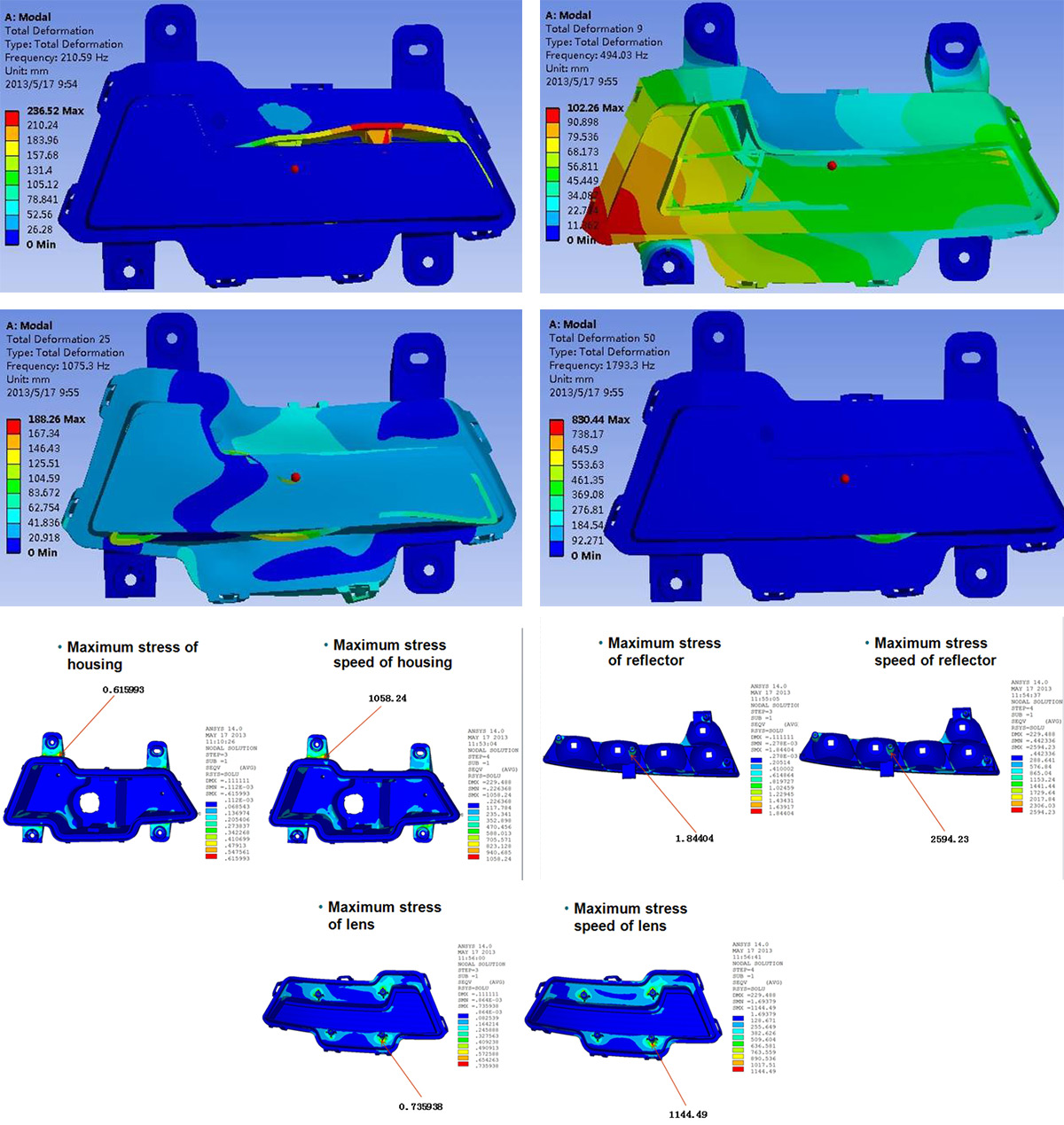

1.通過振動模擬分析，我們能得到每個塑件的應力和應力峰值。
2.同時計算材料的抗疲勞壽命，我們就能判斷所選擇的材料是否符合承重要求。
| 振動頻率（Z） | 功率譜密度 |
| 10 | 0.208 |
| 55 | 0.0677 |
| 180 | 0.0026 |
| 300 | 0.0026 |
| 360 | 0.00146 |
| 1000 | 0.00146 |
| 編號 | 名稱 | 材料 | 密度 | 彈性模量 | 抗拉強度 | 橫向變形系數 |
| 1 | 鏡片 | PC | 1200 | 2400 | 67 | 0.3 |
| 2 | 反射器 | PC | 1200 | 2400 | 67 | 0.3 |
| 3 | 外罩 | PP+TD20% | 1040 | 1800 | 20 | 0.3 |
| 零件 | 壓力(MPa) | 允許循環數 | 實際循環數 | 損傷 | 總損傷 |
| 鏡片 | 1σ(0.74) | 1.64E24 | 5.32E7 | 3.24E-17 | 7.14E-13 |
| 2σ(1.48) | 5.69E20 | 5.24E7 | 9.21E-14 | ||
| 3σ(2.22) | 5.39E18 | 3.35E6 | 6.22E-13 | ||
| 外罩 | 1σ(0.62) | 1.15E19 | 1.25E8 | 1.08E-11 | 2.09E-07 |
| 2σ(1.24) | 4.01E15 | 5.05E7 | 1.25E-08 | ||
| 3σ(1.86) | 3.79E13 | 7.93E6 | 2.08E-07 | ||
| 反射器 | 1σ(1.84) | 4.66E19 | 4.86E7 | 1.04E-12 | 2.13E-08 |
| 2σ(3.68) | 1.61E16 | 2.11E6 | 1.30E-09 | ||
| 3σ(5.52) | 1.52E14 | 3.06E6 | 1.99E-08 |
反射鏡，房總損傷，晶狀體是小于1的，所以不會發生疲勞破壞
